Requerimiento
Ingeniería integral de control para Subestación Viloma 115 kV incluyendo diseño de cableado de control y filosofía de operación.
Solución Implementada

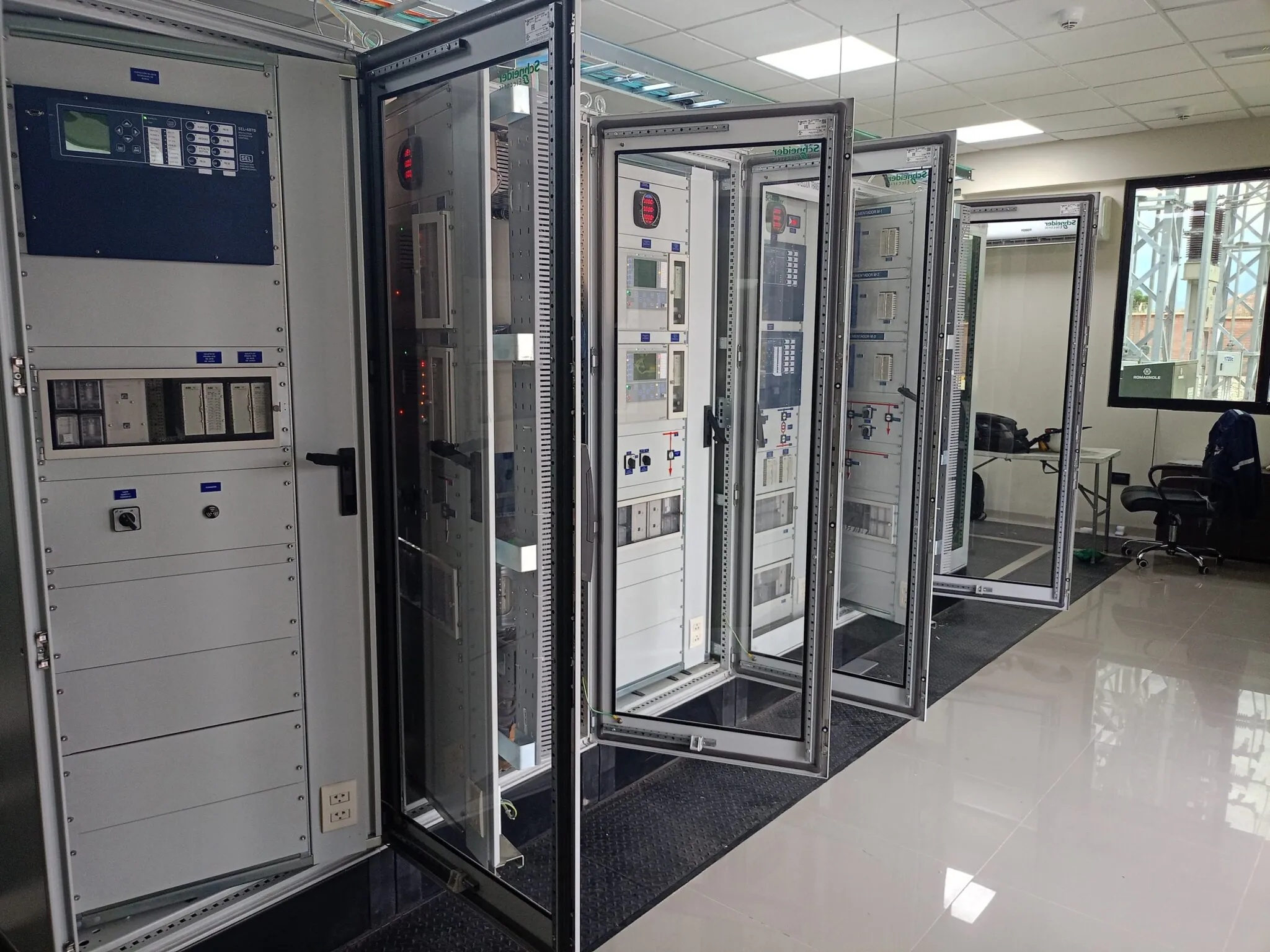

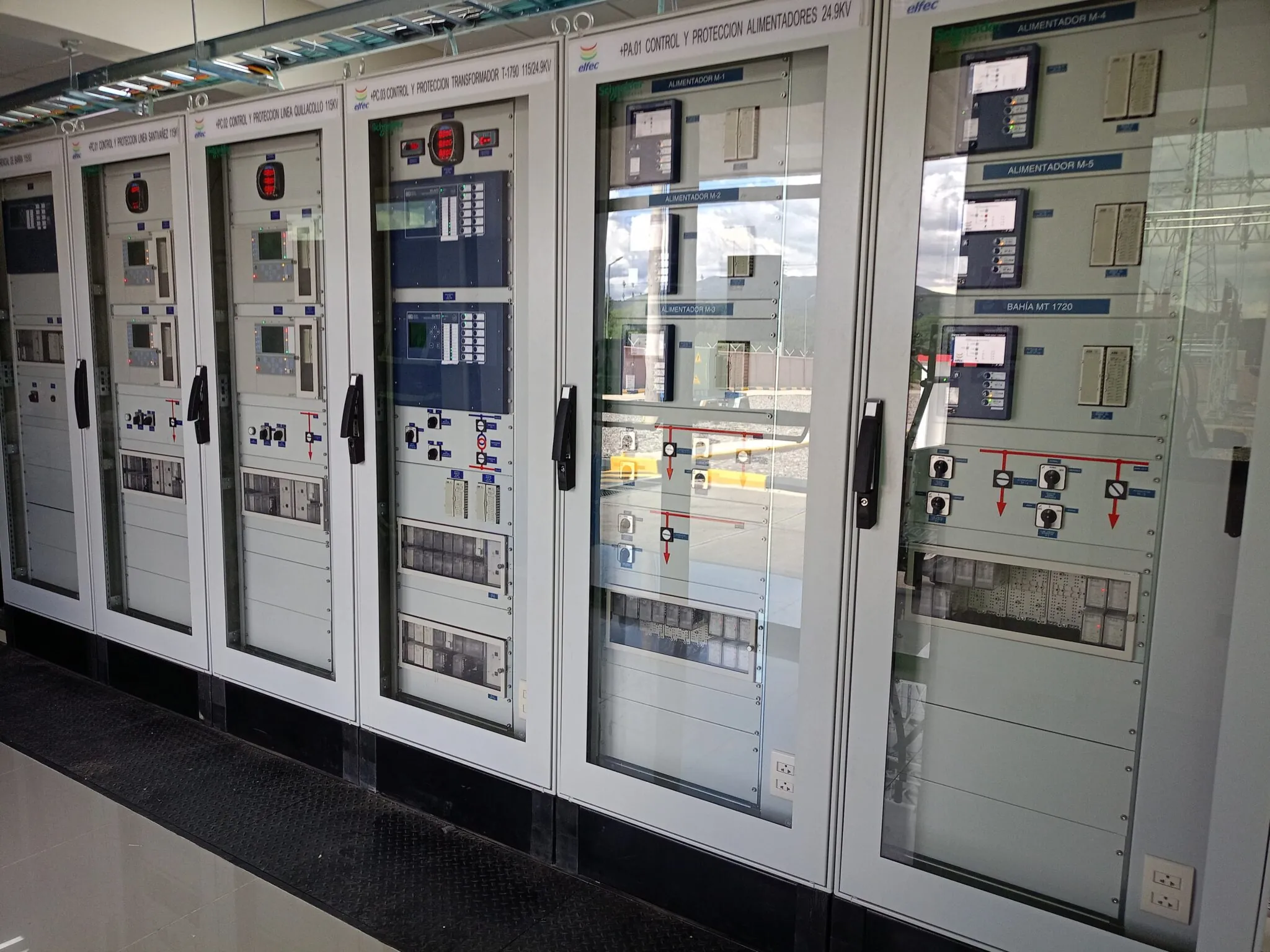

Ingeniería completa de cableado de control y filosofía de protección para la subestación de 115 kV. Se provisionaron 6 tableros especializados con componentes ABB, Hitachi, SEL y Schneider Electric: 1 tablero de protección diferencial de transformador, 1 tablero de diferencial de barra y control de bahía de alta tensión 115 kV, 2 tableros de control y protección de línea 115 kV, y 2 tableros de protección de alimentadores 24.9 kV para 5 alimentadores con control de bahía de MT.
Tecnologías y alcance técnico

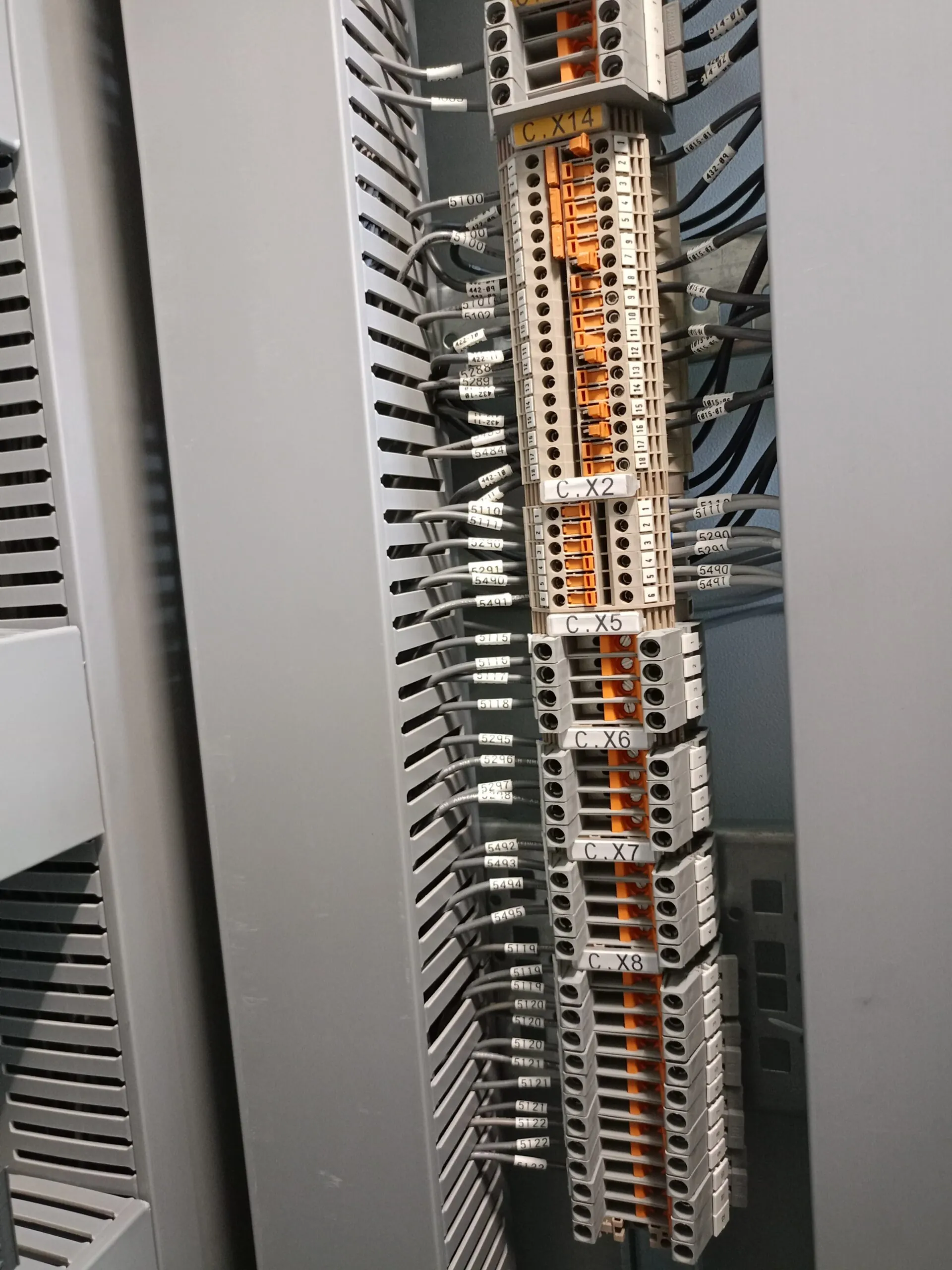

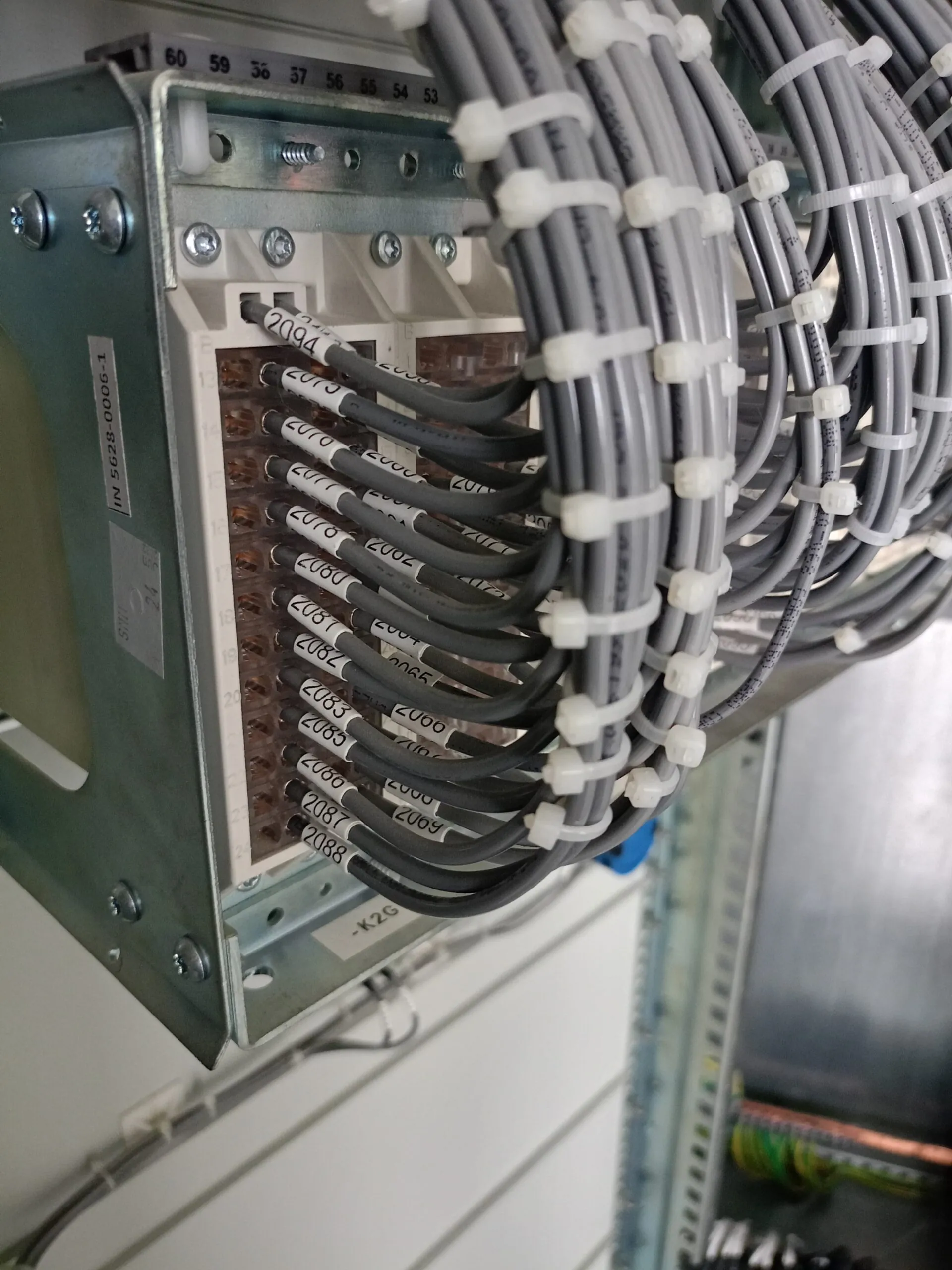

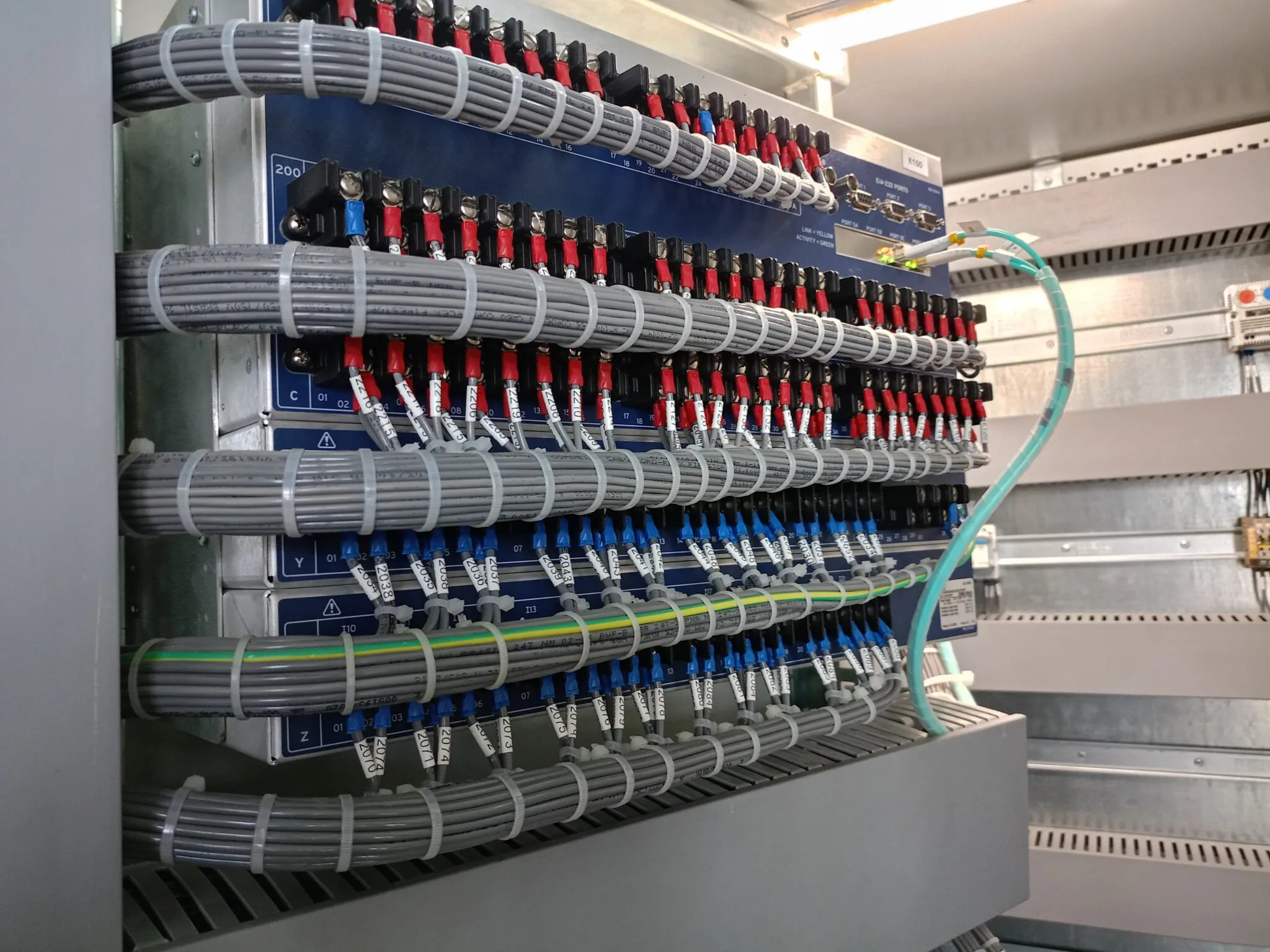

✓Ingeniería de cableado de control completa
✓1 tablero protección diferencial de transformador
✓1 tablero diferencial de barra — bahía 115 kV
✓2 tableros control y protección de línea 115 kV
✓2 tableros protección alimentadores 24.9 kV (5 alimentadores)
✓Control de bahía de media tensión
✓Componentes: ABB, Hitachi, SEL, Schneider Electric
